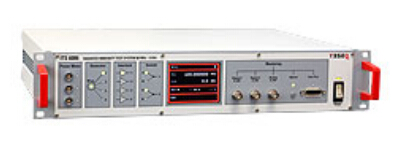

ITS 6006 6 GHz 射頻抗擾度測試系統
- 測溫范圍：
· 80 MHz - 6 GHz 集成式信號發生器· 集成式RF 切換開關網絡· 多種EUT 監控選項· 3.5“ TFT 彩色屏幕· 安全的互鎖功能· 通過USB, RS232 或 LAN 進行遠程控制產品特點：射頻抗擾度測試系統ITS 6006集成了RF信號發生器、RF切換開關與EUT監控界面。該系統用于頻率范圍從80 MHz到6 GHz之間的
· 80 MHz - 6 GHz 集成式信號發生器
· 集成式RF 切換開關網絡
· 多種EUT 監控選項
· 3.5“ TFT 彩色屏幕
· 安全的互鎖功能
· 通過USB, RS232 或 LAN 進行遠程控制
產品特點：
射頻抗擾度測試系統ITS 6006集成了RF信號發生器、RF切換開關與EUT監控界面。該系統用于頻率范圍從80 MHz到6 GHz之間的EMC射頻輻射抗擾度測試應用。除了發生器功能外，還包含了EMC測試必須的AM和PM的調制信號源，也可以連接外置的調制信號源到ITS 6006的外部調制輸入口。RF信號可以切換到4個輸出口的其中之一，最多支持4個外置功率放大器。集成式RF開關可以將這些放大器的輸出切換到雙向耦合器和天線。
ITS 6006內置的安全互鎖裝置可以保證同一時刻只有對應頻率范圍的功率放大器處于工作狀態。3.5英寸的彩色屏幕可顯示發生器各種參數，LED燈用于顯示更多的系統狀態。EUT監控功能提供了6個數字、1個模擬與1個光輸入口，還有4個數字輸出口。PMR 6006最多可以將3個功率計直接連接到ITS 6006。ITS 6006可以通過網絡、RS 232和USB提供遠程控制。
內置的軟件可用于ITS 6006的基本設置和功能測試?？梢詫?duì)RF電纜的插入損耗進行測量。對于EMC測試，需要可選的測試軟件如WIN 6000或者更為全面的系統軟件Compliance Software。
射頻抗擾度測試系統ITS 6006集成了RF信號發生器、RF切換開關與EUT監控界面。該系統用于頻率范圍從80 MHz到6 GHz之間的EMC射頻輻射抗擾度測試應用。除了發生器功能外，還包含了EMC測試必須的AM和PM的調制信號源，也可以連接外置的調制信號源到ITS 6006的外部調制輸入口。RF信號可以切換到4個輸出口的其中之一，最多支持4個外置功率放大器。集成式RF開關可以將這些放大器的輸出切換到雙向耦合器和天線。
ITS 6006內置的安全互鎖裝置可以保證同一時刻只有對應頻率范圍的功率放大器處于工作狀態。3.5英寸的彩色屏幕可顯示發生器各種參數，LED燈用于顯示更多的系統狀態。EUT監控功能提供了6個數字、1個模擬與1個光輸入口，還有4個數字輸出口。PMR 6006最多可以將3個功率計直接連接到ITS 6006。ITS 6006可以通過網絡、RS 232和USB提供遠程控制。
內置的軟件可用于ITS 6006的基本設置和功能測試?？梢詫?duì)RF電纜的插入損耗進行測量。對于EMC測試，需要可選的測試軟件如WIN 6000或者更為全面的系統軟件Compliance Software。
技術參數：
頻率范圍： 80 MHz – 6 GHz
分辨率： 1 Hz
基準頻率： 10 MHz
電平范圍： -60 dBm到+10 dBm (f>3 GHz且溫升>30°C時 為-60 dBm到+8 dBm)
分辨率： 0.1 dB
精確度： <1 dB，typ.<0.5 dB (+15到 +25°C)
諧波： <-30 dBc, typ. <-35 dBc
非諧波： <-35 dBc
調制深度： 0 – 100%
調制頻率范圍： 1 Hz – 10 kHz
頻率解析度： 1 Hz
分辨率： 1 Hz
基準頻率： 10 MHz
電平范圍： -60 dBm到+10 dBm (f>3 GHz且溫升>30°C時 為-60 dBm到+8 dBm)
分辨率： 0.1 dB
精確度： <1 dB，typ.<0.5 dB (+15到 +25°C)
諧波： <-30 dBc, typ. <-35 dBc
非諧波： <-35 dBc
調制深度： 0 – 100%
調制頻率范圍： 1 Hz – 10 kHz
頻率解析度： 1 Hz
