關鍵特性：

• 1 GHz, 10 GS/s, 高達16 Mpts/ch

•   MAUI 高級用戶交互界面

  專為觸摸屏而設計

       專為簡介操作而設計

       專為解決測試問題而設計

• WaveScan – 高級搜索和查找工具

•  LabNotebook 歸檔和報告生成工具

• 12.1” 觸摸顯示屏

• Spectrum 頻譜分析模式

•  專業的電源分析軟件

• 串行數據觸發和解碼

•  強大的調試工具

MAUI – 觀察波形的新視角

MAUI 是力科獨創的高級用戶交互界面。MAUI 專為觸摸操作而設計 ；所有示波器的重要操作都可通過觸摸屏實現。MAUI 專為簡單操 作而設計 ；節省時間的快捷方式和創新的對話框設置界面。MAUI專為解決問題而設計；深入的調試和分析工具組幫助工程師快速診斷問題并找到解決方案。

高性價比之選

行業內很多同級別1GHz示波器都有著相對吸引力的價格，但是會在采樣率、存儲深度上打些折扣。

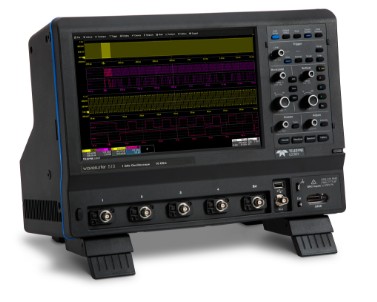

WaveSurfer510提供了1GHz帶寬性能并且提供了同級別中最高的10GS/s采樣率和32Mpts存儲深度。

強大的調試工具

配備高級調試工具包的WaveSurfer510是無與倫比的調試和分析儀器。高級調試工具包含:

•          10 GS/s 所有通道

•          16 Mpts/ch 存儲深度 (32 Intlv’d)

•          順序分段模式

•          歷史波形回放模式

•          13 個附加的數學運算符

•          2 條數學函數通道

添加了高級調試工具軟件包之后，WaveSurfer510能夠?qū)?0倍采樣率采集的長時間波形長度進行高級分析，查找出信號問題產生的根源。

捕獲、調試、分析、歸檔

高級的有源探頭接口為捕獲不同類型的信號提供了極大的便利性。通過使用一系列強大的數學函 數 和 參 數測 量 能 力 ，分段存儲器的順序模式和 LabNotebook 波形歸檔工具快速得調試、分析和歸檔問題。

嵌入式系統的設計與調試

將WaveSurfer510與高性能的邏輯信號分析儀選件相結合，極大的節省調試嵌入式信號系統的時間。捕獲數字信號頻率最高至250MHz、18條數字通道。

此外，多種的觸發和解碼選件使WaveSurfer510成為集成度非常高的模擬、數字、和串行數據觸發、采集和調試的通用儀器。

串行觸發和解碼選件

調試串行數據總線一般被認為是非常復雜耗時的，但是在WaveSurfer510上集成的串行數據觸發和解 碼選件提供了一種簡潔并高效的串行總線調試和驗證工具。例如強大的串行數據觸發，直觀的帶顏色疊層的解碼，表格顯示、搜索和縮放。

數字串行解碼選件支持:

•          I2C, SPI, UART

•          CAN, LIN, FlexRay, SENT

•          Ethernet 10/100BaseT, USB 1.0/1.1/2.0, USB2.0-HSIC

•          Audio (I2S, LJ, RJ, TDM)

•          MIL-STD-1553, ARINC 429

•          MIPI D-PHY, DigRF 3G, DigRF v4

•          Manchester, NRZ

簡便的頻譜分析和 FFT 功率譜

使用 WaveSurfer510 自帶的頻譜分析儀功能，提供給用戶使用示波器進行頻域分析的最佳解決方案。在頻譜分析模式下，示波器集成了專業頻譜分析儀的用戶界面，設置 開始 / 截止頻率、中心頻率和頻寬分布。獨特的峰值搜索功能可以便捷的自動標識峰值頻率，并且用頻率 vs. 幅值的列表與用戶進行交互。最多可以放置 20 個 marker，并且自動標識諧波頻率。頻譜瀑布圖能夠顯示出頻譜圖隨時間的變化規律，并且提供了 2D 和 3D 兩種顯示模式。

功率分析儀測試功率電源和器件損耗

專用于電源產品和功率轉換器件和電路的快速測試和分析軟件包提供了自動損耗測量和電源專用的用戶界面。導通區間、截止區間和傳輸損耗區間都使用彩色色塊標識加以區分。軟件還提供給開關電源用戶專用的測量工具、控制環路調制分析和線電源諧波分析等。
